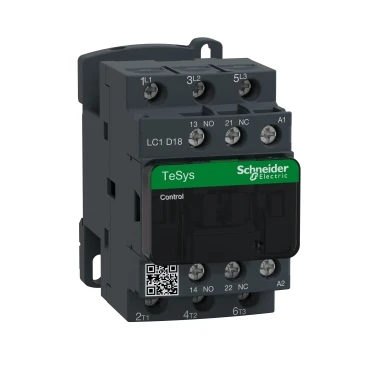

CONTACTOR 18A 3 POLOS BOBINA 230VAC

LC1D18P7

Contactor de 3 polos de 18A con bobina a 230 VAC de la marca Schneider.

Contactor TeSys D de 3 polos (3 NO) para aplicaciones de control de motores de hasta 18A/690V AC-3/3e (7.5kW a 400 V).

Tensión de bobina de 230V a 50/60 Hz, contactos auxiliares integrados 1 NO + 1 NC, mediante bornes de tornillo.

Proporciona gran fiabilidad y durabilidad con velocidades de maniobra de hasta 3600 ciclos/h con una temp. máx. de 60°C.

Compacto (45 mm de ancho), montaje en carril DIN o fijación por tornillos.

Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Dispone de QR en el producto para la gestión digital en su ciclo de vida.

Referencia:

LC1D18P7

Ver descripción completa

LC1D18P7.pdf

Otros

Certificado

Original

124,02 €

Compatible con

Industrial

Fabricación

Schneider

Marca

Schneider

Gama del producto	Relé de control TeSys D
Tipo de producto o componente	Conector
Nombre abreviado del dispositivo	LC1D
aplicación del contactor	Control del motor Carga resistiva
categoría de empleo	AC-3 AC-1 AC-4 AC-4
Número de polos	3P
[Ue] Tensión nominal de empleo	Circuito de alimentación, estado 1 <= 690 V CA 25...400 Hz Circuito de alimentación, estado 1 <= 300 V CC
[Ie] Corriente nominal de empleo	18 A (at <60 °C) at <= 440 V CA AC-3 for circuito de alimentación 32 A (at <60 °C) at <= 440 V CA AC-1 for circuito de alimentación 18 A (at <60 °C) at <= 440 V CA AC-4 for circuito de alimentación
[Uc] control circuit voltage	230 V CA 50/60 Hz

Complementario
potencia del motor en kW	4 kW at 220...230 V CA 50/60 Hz (AC-3) 7,5 kW at 380...400 V CA 50/60 Hz (AC-3) 9 kW at 415...440 V CA 50/60 Hz (AC-3) 10 kW at 500 V CA 50/60 Hz (AC-3) 10 kW at 660...690 V CA 50/60 Hz (AC-3) 4 kW at 400 V CA 50/60 Hz (AC-4) 4 kW at 220...230 V CA 50/60 Hz (AC-4) 7,5 kW at 380...400 V CA 50/60 Hz (AC-4) 9 kW at 415...440 V CA 50/60 Hz (AC-4) 10 kW at 500 V CA 50/60 Hz (AC-4) 10 kW at 660...690 V CA 50/60 Hz (AC-4)
potencia del motor en HP	1 hp at 115 V CA 50/60 Hz for 1 fase motors 3 hp at 230/240 V CA 50/60 Hz for 1 fase motors 5 hp at 200/208 V CA 50/60 Hz for 3 fases motors 5 hp at 230/240 V CA 50/60 Hz for 3 fases motors 10 hp at 460/480 V CA 50/60 Hz for 3 fases motors 15 hp at 575/600 V CA 50/60 Hz for 3 fases motors
Código de compatibilidad	LC1D
composición de los polos de contacto	3 NA
cubierta protectora	Con
[Ith] Corriente térmica convencional	10 A (at 60 °C) for circuito de señalización 32 A (at 60 °C) for circuito de alimentación
Irms poder de conexión nominal	140 A CA for circuito de señalización conforming to IEC 60947-5-1 250 A CC for circuito de señalización conforming to IEC 60947-5-1 300 A at 440 V for circuito de alimentación conforming to IEC 60947
Poder de corte asignado	300 A at 440 V for circuito de alimentación conforming to IEC 60947
[Icw] Corriente temporal admisible	145 A 40 °C - 10 s for circuito de alimentación 240 A 40 °C - 1 s for circuito de alimentación 40 A 40 °C - 10 min for circuito de alimentación 84 A 40 °C - 1 min for circuito de alimentación 100 A - 1 s for circuito de señalización 120 A - 500 ms for circuito de señalización 140 A - 100 ms for circuito de señalización
fusible asociado	10 A gG for circuito de señalización conforming to IEC 60947-5-1 50 A gG at <= 690 V coordination tipo 1 for circuito de alimentación 35 A gG at <= 690 V coordination tipo 2 for circuito de alimentación
impedancia media	2,5 mOhm - Ith 32 A 50 Hz for circuito de alimentación
potencia disipada por polo	2,5 W AC-1 0,8 W AC-3 0,8 W AC-4
[Ui] Tensión nominal de aislamiento	Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1 Circuito de alimentación, estado 1 600 V CSA certificd Circuito de alimentación, estado 1 600 V UL certificd Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 Circuito de señalización, estado 1 600 V CSA certificd Circuito de señalización, estado 1 600 V UL certificd
Categoría de sobretensión	III
Grado de contaminación	3
[Uimp] Tensión nominal soportada a impulsos	6 kV acorde a IEC 60947
nivel de fiabilidad de seguridad	B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
Durabilidad mecánica	15 Mciclos
Durabilidad eléctrica	1,65 Mciclos 18 A AC-3 en Ue <= 440 V 1 Mciclos 32 A AC-1 en Ue <= 440 V 1,65 Mciclos 18 A AC-4 en Ue <= 440 V
tipo de circuito de control	CA en 50/60 Hz Estándar
característica de la bobina	Sin filtro antiparasitario de serie
límites de tensión del circuito de control	0.3...0.6 Uc (-40…70 °C):desconexión CA 50/60 Hz 0.8...1.1 Uc (-40…60 °C):operactiva CA 50 Hz 0.85...1.1 Uc (-40…60 °C):operactiva CA 60 Hz 1...1.1 Uc (60…70 °C):operactiva CA 50/60 Hz
Consumo a la llamada en VA	70 VA 60 Hz cos phi 0,75 (at 20 °C) 70 VA 50 Hz cos phi 0,75 (at 20 °C)
consumo de mantenimiento en VA	7,5 VA 60 Hz cos phi 0,3 (at 20 °C) 7 VA 50 Hz cos phi 0,3 (at 20 °C)
disipación de calor	2…3 W at 50/60 Hz
Duración de maniobra	12...22 ms cierre 4...19 ms apertura
rango de operación	3600 cyc/h at 60 °C
Conexiones - terminales	Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible con terminal Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible con terminal Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal Circuito de alimentación: Bornas tornillo 1 1,5…6 mm² - cable stiffness: flexible sin terminal Circuito de alimentación: Bornas tornillo 2 1,5…6 mm² - cable stiffness: flexible sin terminal Circuito de alimentación: Bornas tornillo 1 1…6 mm² - cable stiffness: flexible con terminal Circuito de alimentación: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible con terminal Circuito de alimentación: Bornas tornillo 1 1,5…6 mm² - cable stiffness: sólido sin terminal Circuito de alimentación: Bornas tornillo 2 1,5…6 mm² - cable stiffness: sólido sin terminal
par de apriete	Circuito de alimentación, estado 1 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6 Circuito de alimentación, estado 1 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2 Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6 Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2 Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2 Circuito de alimentación, estado 1 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2
Opciones de los contactos auxiliares	1 NA + 1 NC
tipo de contactos auxiliares	tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 tipo contacto espejo 1 NC acorde a IEC 60947-4-1
Frecuencia del circuito de señalización	25...400 Hz
tensión mínima de conmutación	17 V for circuito de señalización
corriente mínima de conmutación	5 mA for circuito de señalización
resistencia de aislamiento	> 10 MOhm for circuito de señalización
tiempo de no superposición	1,5 ms en desexcitación entre contacto NA y NC 1,5 ms en excitación entre contacto NA y NC
Soporte de montaje	Carril Placa

Entorno
normas	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ CSA C22.2 No 60947-4-1
Certificaciones del producto	UL CCC CSA Marino UKCA EAC Esquema CB
Grado de protección IP	IP20 Cara frontal acorde a IEC 60529
Tratamiento de protección	TH acorde a IEC 60068-2-30
resistencia climática	acorde a IACS E10 exposição ao calor úmido acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
temperatura ambiente admisible alrededor del dispositivo	-40…60 °C 60…70 °C con restricciones
Altitud de operación	0...3000 m
resistencia al fuego	850 °C acorde a IEC 60695-2-1
resistencia a las llamas	V1 acorde a UL 94
resistencia mecánica	Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) Vibraciones conector cerrado - tipo de cable: 4 Gn, 5...300 Hz) Impactos contactor abierto - tipo de cable: 10 Gn para 11 ms) Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms)
Altura	77 mm
anchura	45 mm
Profundidad	86 mm
Peso neto	0,33 kg

Unidades de embalaje
Tipo de unidad de paquete 1	PCE
Número de unidades en empaque	1
Paquete 1 Altura	5,200 cm
Paquete 1 Ancho	9,500 cm
Paquete 1 Longitud	11,400 cm
Peso del empaque (Lbs)	353,000 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	20
Paquete 2 Altura	15,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	7,371 kg

Información logística
País de Origen	FR

Garantía contractual
Periodo de garantía	18 months
